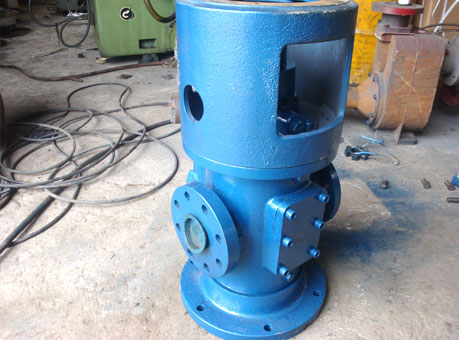

3GL型立式三螺桿泵
- 咨詢熱線：13931762407
-
-
產品詳情
-
聯系我們
3GL型立式三螺桿泵是軸向輸送介質的定量容積式轉子泵，立式三螺桿泵由特殊的形狀曲線構成的螺旋型面的主動螺桿和兩根從動螺桿互相嚙合及它們與泵套三孔內表面的配合，在泵的進出油口之間形成的數級動密封腔，當主動螺桿和從動螺桿互相嚙合轉動時，由于帶有一定黏度的介質使螺桿之間形成逐個的密封腔，并且螺桿和螺桿之間，螺桿與泵套之間形成油膜，不斷形成數個運動的密封腔，這些動密封腔不斷將介質從泵的進口沿螺桿軸向輸送到泵的出口，不斷在泵的進口處形成真空。
立式三螺桿泵進口處的介質不斷在大氣壓的作用下，壓入泵腔內，(由于此時泵已經有自吸能力，也可稱做吸入泵腔內)使所輸送的介質逐級密封逐級提升壓力，形成一個連續平穩軸向移動的壓力液體。由于是軸向密封輸送，因此無攪拌無壓力脈動。
立式三螺桿泵運行平穩，噪音低。主動螺桿和兩根從動螺桿的軸向力采用液壓平衡裝置，從動螺桿由液壓力驅動旋轉，所以螺桿之間無磨損，使用壽命長；
立式三螺桿泵采用機械密封加骨架油封雙重密封方式，無泄露。
立式三螺桿泵內部結構簡單緊湊，效率高、具有很強的自吸能力、節能效果好；且安裝、使用和維護檢修方便。
立式三螺桿泵進口處的介質不斷在大氣壓的作用下，壓入泵腔內，(由于此時泵已經有自吸能力，也可稱做吸入泵腔內)使所輸送的介質逐級密封逐級提升壓力，形成一個連續平穩軸向移動的壓力液體。由于是軸向密封輸送，因此無攪拌無壓力脈動。
立式三螺桿泵運行平穩，噪音低。主動螺桿和兩根從動螺桿的軸向力采用液壓平衡裝置，從動螺桿由液壓力驅動旋轉，所以螺桿之間無磨損，使用壽命長；
立式三螺桿泵采用機械密封加骨架油封雙重密封方式，無泄露。
立式三螺桿泵內部結構簡單緊湊，效率高、具有很強的自吸能力、節能效果好；且安裝、使用和維護檢修方便。
立式三螺桿泵所輸送液體為各種不含固體顆粒、無腐蝕性油類及類似油類的潤滑性液體，所輸送黏度為1.2-100oE(3.0-760st)。
3GL型立式三螺桿泵應用范圍
在輸油系統中作輸送及加油泵。
在機械工業中可以用做液壓泵，光滑泵和遙控馬達泵。
在化學石油化工和食物工業中可以用做供液泵。
3GCL立式船用三螺桿泵在船舶上用做輸送泵、增壓泵、燃油放射和光滑油泵以及船用泵。
普遍使用于石油、電力、化纖、船舶、冶金、玻璃、機械、機床、公路等各行各業。
合用于輸送燃料油、液壓油、光滑油、瀝青、原油及其它相似油的光滑性液體。
3GL型立式三螺桿泵參數表
3GL型立式三螺桿泵參數表
| 型號 | 流量 | 壓力P | 轉速n轉/分 | 功率P（千瓦） | 允許吸上真空 | 電動機型號 | |||
| 米3/時 | 升/分 | 軸功率 | 電動機功率 | 高度（米） | |||||
| 3GCL(75cst) | 50×2 | 18 | 300 | 4 | 2900 | 3.6 | 4 | 4.5 | 112M-2V1 |
| 17.5 | 290 | 6 | 5.2 | 5.5 | 132S1-2V1 | ||||
| 16 | 265 | 8 | 7.2 | 7.5 | 132S2-2V1 | ||||
| 9 | 150 | 4 | 1450 | 1.9 | 2.2 | 100L1-4V1 | |||
| 8.2 | 135 | 6 | 2.6 | 3 | 100L2-4V1 | ||||
| 7.5 | 125 | 8 | 3.6 | 4 | 112M-4V1 | ||||
| 70×2 | 25 | 415 | 4 | 1450 | 5 | 5.5 | 4.5 | 132S-4V1 | |
| 24.5 | 405 | 6 | 7 | 11 | 160M-4V1 | ||||
| 24 | 400 | 8 | 9 | 11 | 160M-4V1 | ||||
| 16 | 265 | 4 | 970 | 3.3 | 4 | 132M1-6V1 | |||
| 15 | 250 | 6 | 4.8 | 5.5 | 132M2-6V1 | ||||
| 14 | 230 | 8 | 5.9 | 7.5 | 160M-6V1 | ||||
| 85×2 | 44 | 730 | 4 | 1450 | 9.5 | 11 | 4.5 | 160M-4V1 | |
| 43 | 715 | 6 | 12.5 | 15 | 160L-4V1 | ||||
| 41 | 680 | 8 | 15 | 18.5 | 180M-4V1 | ||||
| 30 | 500 | 4 | 970 | 6.7 | 7.5 | 160M-6V1 | |||
| 28 | 465 | 6 | 8 | 11 | 160L-6V1 | ||||
| 26 | 430 | 8 | 10 | 15 | 180L-6V1 | ||||
| 100×2 | 72 | 1198 | 4 | 1450 | 16 | 18.5 | 4 | 180M-4V1 | |
| 70 | 1165 | 6 | 20 | 22 | 180L-4V1 | ||||
| 69 | 1150 | 8 | 25 | 30 | 200L-4V1 | ||||
| 47 | 780 | 4 | 970 | 9.6 | 11 | 160L-6V1 | |||
| 45 | 750 | 6 | 13.5 | 15 | 168L-6V1 | ||||
| 43 | 715 | 8 | 16.4 | 18.5 | 200L1-6V1 | ||||
| 110×2 | 96 | 1560 | 4 | 1450 | 17 | 22 | 4 | 180L-4V1 | |
| 94 | 1565 | 6 | 23 | 30 | 200L-4V1 | ||||
| 92 | 1530 | 8 | 29 | 37 | 225S-4V1 | ||||
| 63 | 1050 | 4 | 970 | 12.8 | 15 | 180L-6V1 | |||
| 60 | 1000 | 6 | 16.7 | 18.5 | 200L1-6V1 | ||||
| 56 | 930 | 8 | 18.5 | 22 | 200L-6V1 | ||||
